PPTC對間歇運行和持續運行電機保護的都有很好的保護效果
2021-08-19 10:54:05
lipscall
1,間歇運行的電機保護
和食品通常只運行了一段時間的間歇運行電機（如用于在果汁處理器電機）。在一般情況下，這些產品在超過的最大限制的運行時間，它會導致停止運行，過熱和損壞等故障。
運行時停止一般是兩個原因：
1，是由于接觸不良，
為了防止過熱，電路保護器件必須要快速的“行動”，但速度不要超過設計速度，從而避免了產生額外的問題。設計保護方案，1要有效地保護電動機，2又不會產生誤動作故障。這是設計人員面臨的一個挑戰。
出該故障的原因通常是由浪涌電流與一些的電氣部件的電氣設備引起的。 PPTC裝置的主要優點是，可以被分配一個低得多的比正常工作電流的電機的運行電流，而不是指定幾次長于系統完整運行周期時間的行動，以避免誤動作。
.jpg "JDTFUSE")

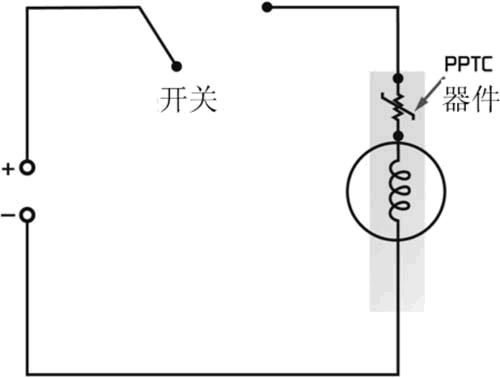

圖5 PPTC器件在電機保護電路的應用。
圖5展示出了如何安裝PPTC裝置在電機的電路中，以防止過電流或過溫所造成的損害。當PPTC被密封在
所述電動機殼體時，發生大電流時，它會升溫并斷開電路
2,保護持續運行的電機
持續運行的電機（比如冰箱和空調的馬達）設計以優化的尺寸和成本。由于正常情況下，電動機驅動的鼓風機，一些氣流通過電機，使運行壓力更大。結果，風機的電動的止動電流只有運行電流的2倍，而在其它情況下，止動電流是運行電流的3,4倍。選擇適當的保險絲讓它在風機堵轉時斷開，卻無視電機啟動時產生的浪涌電流，就比較困難。
在風機常開的情況下，恒有氣流吹過PPTC和電機，這是由好處的。氣流將阻礙PPTC器件達到工作溫度，所以，這就會大大的提高動作電流。當風機因為故障停轉的時候，電機電流迅速增大，而pptc沒有了氣流的冷卻，就會更快的動作，限制電路電流，從而保護電機。
不同于一次性保險絲，PPTC器件阻止了故障，但在導致故障的問題解決后會自行恢復正常，有利于節約維修成本。
3,雙金屬斷路器的技術比較
雙金屬斷路器也是常常用來保護電機，但它不能掉電保護，需要額外的動作打斷它的上電和掉電周期。雙金屬片是由兩種不同的金屬組成。當雙金屬片的電流超過額定值，由過電流產生的熱量導致的雙金屬片彎曲，從而斷開觸點。沒有電流流過器件時，雙金屬片，以恢復正常的形狀，閉合觸點，從而使電流的恢復。止動時，雙金屬型斷路器循環繼續，直到電源被切斷。
這樣，該裝置的循環性能會有一些缺點。1材料疲勞，2接觸很容易產生燃燒，火花或焊死。如果該設備是“失效閉合”，它會導致電機和后續的電子設備，由于過電流的損壞。雙金屬片斷開閉合產生的噪聲和電磁干擾（EMI）也會影響其他部分的電子控制系統。
集電通一項測試：把常用的雙金屬熱保護器和JDT PPTC器件分別安裝在制冰機的電機上，對他們的熱性能和電氣性能進行對比。保護設備的聯接到電機繞組，測試過程中鎖定電動機軸,使其不能轉動。測量繞組/線圈的 電壓，電流和溫度及PPTC裝置和雙金屬片的溫度.
圖3和圖4顯示出了這兩個測試的結果。在測試中，使用雙金屬斷路器，1小時后，電機繞組的溫度達到129℃，而，pptc同時的溫度僅為44 ℃.

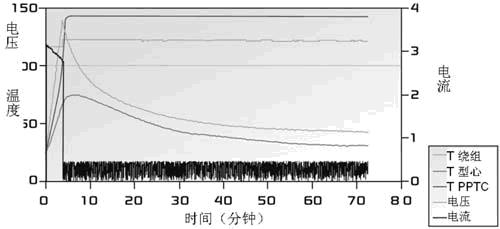

圖3雙金屬片，制冰機馬達（轉子堵轉）的測試結果。
圖4 PPTC器件，制冰機馬達（轉子堵轉）測試的結果。
尾聲
目前PPTC器件已經廣泛應用在各種電子，電器設備中。它阻抗低，反應迅速，自動重置的特性有效的幫助電路設計工程師設計安全可靠的產品，同時，在符合各類設計標準的情況下，還減少了在保修期內的維修費用。
