一、什么是保險絲

保險絲是一種保護電器的電子元器件，它通常串聯在電路中，在故障電流增大到一定數值時，其自身熔斷而切斷電路，達到保護電路中其它設備的目的。在電路過電流保護組件中最常用的就是保險絲。傳統的保險絲主要是由兩端帶有金屬連接端子的管體和管內的金屬熔體這兩大部份組成且大多數保險絲的外型是圓柱形的，即所說的管狀結構。但現在高科技飛速發展的今天，一些特殊材料得到了很好的應用，保險絲行業已開始向產品微小型方向發展，先后出現了貼片式保險絲、表面粘著型保險絲等一系列新型產品。

二、保險絲的作用

1.保險絲能承受由于電源或外部干擾而發生電流波動時一定范圍的過載。

2.當電路中出現較大的過載電流時，保險絲應在規定的時間內切斷過載電流，保護電路中其它電子零部件的安全。

3.當電路中發生短路出現很大電流時，保險絲能安全地切斷電路，使它們免于因過電流造成破壞。

三、技術參數術語

1.額定電流：又稱保險絲的公稱工作電流。額定電流值通常有100mA、160mA、200mA、315mA、400mA、500mA、630mA、800mA、1A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A等。

2.額定電壓：又稱保險絲的公稱工作電壓，額定電壓值通常有24V、32V、63V、125V、250V等。保險絲可以使用在等于或小于其額定電壓的電壓下使用，但一般不能使用在電路電壓大于保險絲額定電壓的電路中。

3.電壓降：對保險絲在通額定電流，當保險絲達到熱平衡即溫度穩定下來時所測得的其兩端的電壓。由于保險絲兩端電壓降對電路會有一定的影響，因此在歐規中有對電壓降的明確規定，而在美規中則無要求。

4.過載電流：過載電流是指在電路中流過有高于正常工作時的電流。如果不能及時切斷過載電流，則有可能會對電路中其它電子零部件帶來破壞。短路電流則是指電路中局部或全部短路而產生的電流，短路電流通常很大，且比過載電流要大。

5.熔斷特性：即時間/電流特性。通常有兩種表達方法，即I-T圖和測試報告。I-T圖是以負載電流為X坐標、熔斷時間為Y坐標構成的坐標系內，由保險絲在不同電流負載下的平均熔斷時間坐標點連成的曲線。每一種型號規格的保險絲都有一條相應的曲線可代表它的熔斷特性，這條曲線可在選用保險絲時作為參考。測試報告是按照標準要求的測試項目所做的測試數據記錄。

6.分斷能力：又稱額定短路容量，即在額定電壓下，保險絲能夠安全斷開電路的最大電流值(交流電為有效值)，它是保險絲的重要安全參數。

7.熔化熱能值：即保險絲熔化所需的能量值，其代號是I2t。它是使保險絲在8ms或更短的時間內斷開時其對應的電流之平方與熔斷時間之乘積，限制時間在8ms以內是使熔絲產生的熱量全部用來熔斷而來不及散熱。它對于每一種不同的熔絲部件來說是個常量，它是熔絲本身的一個參數，由熔絲的設計所決定。

8.溫升：溫升是指保險絲在通規定的電流值的條件下使溫度達到穩定時的溫度值與室溫的差值。

四、保險絲的構造

一般保險絲由三個部分組成：一是熔體部分，它是保險絲的核心，熔斷時起到切斷電路的作用，電阻值盡可能地小且要一致，最重要的是熔斷特性要一致；二是電極部分，通常有兩個，它是熔體與電路聯接的重要部件，它必須有良好的導電性，不應產生明顯的安裝接觸電阻；三是支架部分，保險絲的熔體一般都纖細柔軟的，支架的作用就是將熔體固定并使三個部分成為剛性的整體便于安裝、使用，它必須有良好的機械強度、絕緣性、耐熱性和阻燃性，在使用中不應產生斷裂、變形、燃燒及短路等現象。

五、保險絲的工作原理

保險絲通電時，由于其自身電阻而使電能轉化為熱量使熔體發熱，同時電流產生的熱量又通過熔體、殼體向周圍環境輻射，通過對流和傳導等方式散發熱量。當保險絲通過允許的工作電流時，散發的熱量與產生的熱量達到平衡，熱量不會積聚于熔體使得熔體的溫度升高，因此保險絲不會達到它的熔點而熔斷。當保險絲通過的電流達到一定數值時，由電能轉化的熱量增多，散熱速度跟不上發熱速度，這些熱量就會在熔體上逐漸積累，使熔體溫度升高，當溫度達到熔絲的熔點時，熔絲開始熔化并繼續吸收熱量進一步熔化變成液態，隨后熔絲溫度進一步升高到汽化點形成電弧，電弧是一種氣體游離放電現象，電弧的強弱與電路的電壓有關，電壓越高電弧越強，保險絲的額定電壓主要區別在于保險絲熔斷時能承受的電路電壓不同，保險絲不能用于高于其額定電壓的電路中，因為電路電壓高于保險絲額定電壓時電弧不容易熄滅。另外，電弧的強弱還與電路中的電流有關，電流越大則電弧越強。如果不能及時將電弧熄滅，不僅無法切斷電路，還可能燒毀電路中其它部件，從而導致火災發生，造成事故。高防爆型保險絲是用加裝防爆砂的方式使電弧熄滅，電弧熄滅后保險絲才真正切斷電流，達到保護其它設備的目的。

六、如何區分保險絲的額定電流與熔斷電流

有很多人會有這樣的疑問：保險絲的額定電流是否就是使保險絲熔斷的電流？

明顯的不是。應該僅將它看成是一種規格的標稱，而流過保險絲的電流大到何種地步、何時熔斷這在保險絲產品標準中對它有詳細的規定，又因標準的不同而規定有所不同。保險絲有一個"熔斷系數"其值大于"1"（一般在1.1至1.5之間），它是"常規不熔斷電流"與"額定電流"的比值。由此可以看出，即使流過保險絲的電流大于它的額定電流而未超過常規不熔斷電流，保險絲也不應該發生熔斷現象。

七、保險絲的分類

按保護形式可分為：過電流保護與過熱保護。用于過電流保護的保險絲就是平常說的保險絲（也叫電流保險絲）。用于過熱保護的保險絲一般被稱為“溫度保險絲”。溫度保險絲是防止發熱電器溫度過高而進行保護的，例如：電吹風、電熨斗、電飯鍋、電爐、變壓器、電動機等等。它響應于用電電器溫升的升高，不會理會電路的工作電流大小。其工作原理不同于“電流保險絲”。

按使用范圍可分為：電子電器保險絲、電力保險絲、汽車保險絲等。

按體積可分為：大型、中型、小型及微型。

按額定電壓可分為：高壓保險絲、低壓保險絲和安全電壓保險絲。

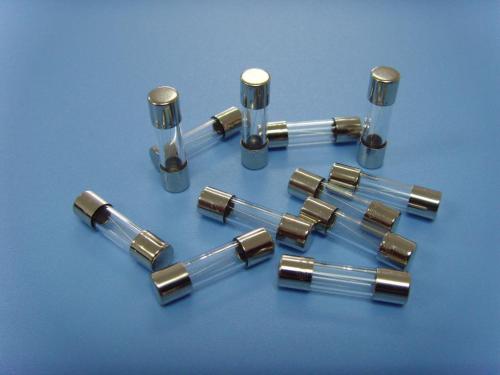

按形狀可分為：平頭管狀保險絲、尖頭管狀保險絲、鍘刀式保險絲、螺旋式保險絲、插片式保險絲、平板式保險絲、貼片式保險絲。

按熔斷速度可分為：慢斷保險絲，一般用T表示；快斷保險絲，一般用F表示?！?/span>

按標準可分為：歐規保險絲（IEC60127系列）、美規保險絲（UL248-1/14系列）、日規保險絲（METI OrdinanceArticle 1）等。

按保護形式可分為：電流保險絲，溫度保險絲。

按尺寸可分為：貼片型0603，0805，1206，1812；插件型Φ2.4×7，Φ3.6×10，Φ4.5×15，Φ5.2×20，Φ6.35×32，Φ8.5×8，8.5×8×4等。
