PPTC在220V AC燈觸摸調光器電路中的應用

2021-08-19 11:00:51 lipscall

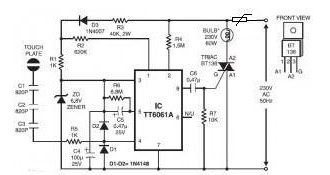

        觸摸調光電路在室內照明中，逐步得到應用，通過IC集成，外圍電路簡單，電子元器件不是很多。如下電路圖里面，是三檔調光，分為強中弱，在開始時，電源開關為“開” 時，燈是“關閉”。現在，當你觸摸觸控板，燈發出昏暗。在第二次觸摸，燈提供中等光。上面的第三觸摸，燈完全供電。



        IC是非常敏感的器件，利用很長的電線連接IC對觸摸傳感器。觸控板也能夠利用一個簡單的銅板的1厘米×1厘米的或簡  單的引線端。觸控板的朝向所述觸摸檢測器連接在一起，通過820PF，2kV的電容器C1，C2，和C3的串聯耦合。(相關閱讀：PPTC在電子鞋柜的保護應用)

        內部IC TT6061A的觸控信號連接到計數器/譯碼器通過一個電阻和通過頻率發生器，計數器/譯碼器被連接到時鐘輸入端CK行頻信號通過R4獲得IC TT6061A引腳2。



        在過零點，可控硅（BT136）觸發驅動200W的燈泡直接從6.8V的電源得到的電源通過電阻器R1和R3，二極管D3，電容器C4，和齊納二極管的IC的電源輸入端子3。（推薦閱讀：自恢復保險絲在洗衣機的保護應用）



        電容C1，C2和C3之間連接觸摸輸入端子4和觸控板觸控板的沖擊潛力，所以不要改變這些電容，用一個電容器的電容或一個較低的電壓等級。電路電源潛力。



        很顯然，這是觸摸電路電源為“開”時的高風險，為了解決這一問題，采用PPTC作為保護是最理想也最有必要的解決方式。
