集電通自恢復保險絲在太陽能殺蟲燈中的應用

2021-08-19 11:30:42 lipscall

        根據現有太陽能殺蟲燈的發展和現狀的分析，集電通電子的工程師研究出一種利用集電通自恢復保險絲（pptc）的電阻快速變化特性在太陽能殺蟲燈的應用方法，增加和提高了太陽能殺蟲燈的過流保護能力，通過限流試驗結果，證明所設計的應用方案能快速有效限制短路電流，保護太陽能殺蟲燈。該方案具有良好的應用前景。



        太陽能殺蟲燈的作用是采用多種方式同時誘殺害蟲，誘殺害蟲種類多、數量大，能大幅度降低害蟲落卵量，同時還能保護害蟲的天敵，延緩害蟲抗藥性的發生，對人畜無害。



        而且太陽能殺蟲燈使用成本低，移動方便。對于減少地球環境污染，保持生態平衡，提供了一種新的選擇，為蔬菜、果樹、水稻、森林、茶葉、棉花等病蟲害發生量大、用藥頻繁的農作物提供了有力的綜合物理治理手段（相關閱讀：汽車保險絲是如何保護電路）



        在蟲害防治中展現出可觀的生態效益、經濟效益和社會效益，具有較好的實用推廣前景，為生產無公害、優質的農產品，生態保護和綠色食品的發展開拓了廣闊的前景。



        目前市面上的太陽能殺蟲燈具有光控、雨控、時控、電壓保護四大功能。太陽能殺蟲燈是長期在野外場地工作，不僅要經歷日曬雨淋、風吹雨打的惡劣環境的考驗，再加上一些比如在搬運、安裝或者是其他原因等人為使用不當的影響，很容易造成誘蟲燈短路、損壞或者破碎。



        由于誘蟲燈是安裝在外部，很容易因為人為或者是自然因素的影響，造成誘蟲燈損壞，如果一旦出現誘蟲燈損壞、破碎，此時就在控制板的輸出端形成短路，造成控制板的功率開關器件燒毀，造成控制板的損壞，這時蓄電池通過控制板產生非常大的電流放電，使蓄電池、太陽能板、控制板造成永久性的損壞，這是一種連鎖鏈式反應。



        由于現有的太陽能殺蟲燈沒有具備過流保護的功能，一旦出現誘蟲燈短路（燈損壞、破碎等），將會產生非常大的電流，造成控制電路和蓄電池的燒毀或者損壞，甚至出現一些不安全的隱患。給用戶使用帶來不必要的損失和安全隱患，同時也給太陽能殺蟲燈的生產廠家帶來許多售后服務的費用。





        2、應用原理及方法：



        pptc 是由高分子聚合物在高壓、高溫，硫化反應的條件下，攙加導電粒子材料后，經過特殊的工藝加工而成。常溫下，正常工作電流通過pptc熱敏電阻內部時，高分子聚合物與導電粒子材料高密度的結合在一起形成結晶狀的結構，此時pptc熱敏電阻處于低阻值的分子狀態 。



        當 pptc 兩端出現短路或破壞性大電流時，串聯在電路回路中的自恢復保險絲消耗功率 P=I2R 開始增大，按電流的平方值增加，此時 pptc 瞬間產生大量的熱量，使 pptc 內部高分子聚合物溫度急速上升 , 導致急劇膨脹，同時由結晶變成膠狀體，導電粒分子鏈開始斷裂，從而阻斷由導電粒子材料所形成的通路，



        此時 pptc 內阻值達到 KK Ω級數值。有效的限制短路電流或破壞性大電流通過 pptc ，電路回路處于斷開狀態。此時的pptc 處于高溫高阻狀態。



        當故障電流排除后， pptc高分子聚合開關內部材料溫度降低，高分子聚合物重新結晶，導電粒子材料開始導通，整個工作電路恢復正常，達到保護太陽能殺蟲燈的目的。

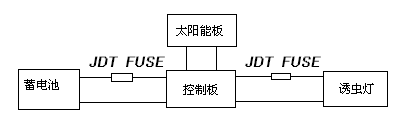

        pptc應用示意圖



        3、應用效果：



        經過實驗證明：pptc應用在太陽能殺蟲電路中，當誘蟲燈發生損壞或者出現短路的時候，pptc對太陽能殺蟲燈的控制電路起到很好的保護作用，同時也對控制板、蓄電池和太陽能板都起到了保護的作用，使太陽能殺蟲燈在功能上得到了有效的提升，延長了太陽能殺蟲燈的使用壽命，



        以最低的成本價格（幾元錢），增加了太陽能殺蟲燈的過流保護功能，同時也降低了太陽能殺蟲燈的維護成本，增加了太陽能殺蟲燈的可靠性和安全性。



        5、結論：



        ⑴提出了一種使用pptc的應用方法。（推薦閱讀：電流超過維持電流Ih但未達到動作電流It會怎樣）



        ⑵通過在電路中串聯pptc自恢復過流保護器，有效增加和提高過流保護性能。⑶試驗證明，采用本文提出的方案，能夠解決太陽能殺蟲燈的過流保護，具有良好的應用前景。
