自恢復保險絲PTC在RS485通訊端口防雷保護中的應用
2020-09-24 16:42:38
lipscall
深圳市集電通實業有限公司專員解說道：RS485作為目前行業內最為最常用的串行差分通訊方式之一，采用平衡發送，差分接收的方式，因此具有抑制共模干擾的能力，由于其具有通訊距離長（1200m以上），傳輸速率高（10Mbps），高的信噪比，控制方便，成本低，可以在一個單獨的總線上實現多節點以及能夠使用的收發器品種多等優點，已經越來越得到用戶的肯定。
但是伴隨著使用頻率的增高，其遇到的問題也日益增加。由于RS485通訊傳輸線通常暴露于戶外，日常生活中雷電和靜電干擾已經成為RS485通信總線在實際工程經常遇到的問題，RS485收發器的工作電壓較低，只有5V，元器件本身的耐壓也較低，通常只有－7V～＋12V。（推薦閱讀：自恢復保險絲的原理介紹）
因此雷電等引入的過電壓通常能夠瞬間損壞RS485收發器，對通信系統造成遭到嚴重的毀壞；此外，靜電電磁干擾也嚴重地影響通信總線的數據傳輸質量。
故如何對RS485芯片以及傳輸總線進行有效的保護，是擺在每一個使用者面前的一個問題。在這里，我們將針對RS485通訊中的防雷保護及方案、元器件選型等做一個比較詳細的討論。

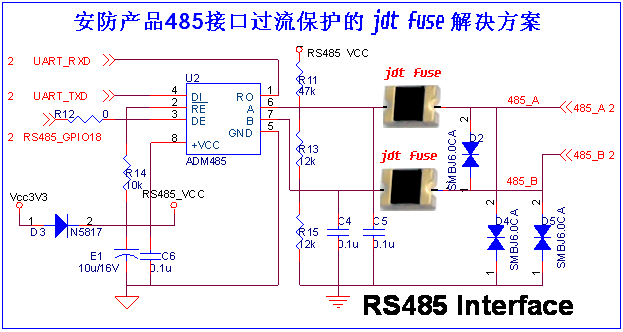

保險絲可選擇限流效果最好的PPTC，即：自恢復保險絲，可采用出廠阻值1.35~6.5歐姆左右，不動作電流為100~200mA的可恢復保險絲，PPTC由于其特殊的工藝，決定其在回路流過正常的工作電流時，其呈現很低的阻值，可以視為一顆導線。
當回路流過的電流達到正常工作電流的2倍或會以上時，其內部集聚的熱量將導致阻值迅速跳變呈現數十K歐姆或更大的阻值，進而限制了整個回路的電流在一個極其小的范圍內，從而實現了對負載的有效保護，當斷開電源，PPTC的因為過流而產生熱量散發后，又會在大約1分鐘左右自動恢復到出廠的低阻值。
