ESD選型的三個注意事項
2024-04-04 10:03:39
admin
注意事項一：ESD器件的截止電壓應大于被保護IC的最大工作電壓，否則會影響被保護電路的正常工作。如工作電壓為5V的線路，應選擇截止電壓等于或者大于5V的ESD器件進行保護。

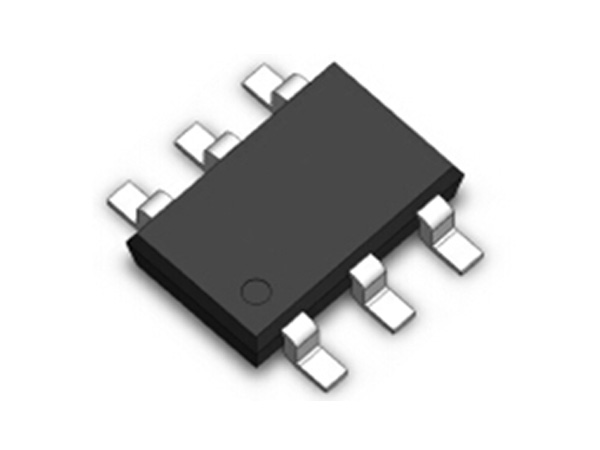

注意事項二： 根據電路設計布局及被保護線路數選擇合適的封裝形式。ESD器件封裝的大小從一定程度上可以反應器件的防護等級大小，一般封裝越大的器件可容納的ESD芯片面積也越大，防護等級也越高，反之亦然。
注意事項三：ESD一般用于各類通信端口靜電防護，在一些高速數據線路，如USB3.0、USB3.1、HDMI、IEEE1394等接口，ESD保護器件的結電容應選擇盡量的小，以避免影響通信質量。
