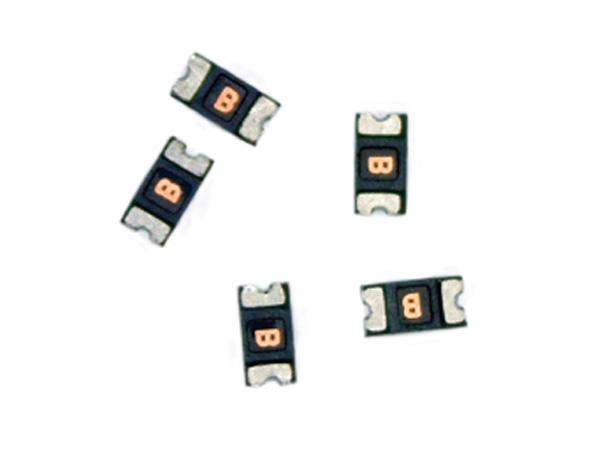

0603SL系列低內阻自恢復保險絲

ASMD0603SL系列提供微型表面貼裝過流保護，保持電流范圍為0.35-3A。保險絲內阻小是其最大的優勢， 該系列適廣泛應用于空間有限的現代電子產品中。

  • 品牌： 集電通/JTDFUSE
  • 分類： 低阻貼片自恢復保險絲
  • 最大電壓： 6/12V
  • 額定電流： 0.35A~3A

JDTFUSEASMD0603SL規格書

JDTFUSE


電氣特性25℃

Model
Vmax
(Vdc)
Imax
(A)
Ihold
@25℃
      (A)
Itrip
@25℃
      (A)
Pd
typ.
      (W)
Maximum Time To Trip

Resistance
Current
(A)
Time  (Sec.)
Rimin
(Ω)
R1max
(Ω)
ASMD0603SL035
6
50
0.35
0.7
0.5
8.0
0.1
0.150
1.000
ASMD0603SL035-12V
12
50
0.35
0.7
0.5
8.0
0.1
0.150
1.000
ASMD0603SL050
6
50
0.50
1.0
0.5
8.0
0.6
0.070
0.400
ASMD0603SL050-12V
12
50
0.50
1.0
0.5
8.0
0.6
0.070
0.400
ASMD0603SL075
6
50
0.75
1.5
0.5
8.0
1.0
0.055
0.250
ASMD0603SL075-12V
12
50
0.75
1.5
0.5
8.0
1.0
0.055
0.250
ASMD0603SL100
6
50
1.00
2.0
0.5
8.0
2.0
0.045
0.120
ASMD0603SL100-12V
12
50
1.00
2.0
0.5
8.0
2.0
0.045
0.120
ASMD0603SL125
6
50
1.25
2.5
0.5
8.0
3.0
0.035
0.100
ASMD0603SL125-12V
12
50
1.25
2.5
0.5
8.0
3.0
0.035
0.100
ASMD0603SL150
6
50
1.50
3.0
0.5
8.0
4.0
0.025
0.080
ASMD0603SL150-12V
12
50
1.50
3.0
0.5
8.0
4.0
0.025
0.080
ASMD0603SL175
6
50
1.75
3.5
0.5
8.0
5.0
0.015
0.070
ASMD0603SL175-12V
12
50
1.75
3.5
0.5
8.0
5.0
0.015
0.070
ASMD0603SL200
6
50
2.00
4.0
0.5
8.0
5.0
0.012
0.060
ASMD0603SL200-12V
12
50
2.00
4.0
0.5
8.0
5.0
0.012
0.060
ASMD0603SL250
6
50
2.50
5.0
0.5
8.0
5.0
0.010
0.055
ASMD0603SL250-12V
12
50
2.50
5.0
0.5
8.0
5.0
0.010
0.055
ASMD0603SL260
6
50
2.60
5.2
0.5
8.0
5.0
0.008
0.050
ASMD0603SL260-12V
12
50
2.60
5.2
0.5
8.0
5.0
0.008
0.050
ASMD0603SL300
6
50
3.00
6.0
0.5
8.0
5.0
0.008
0.040
ASMD0603SL300-12V
12
50
3.00
6.0
0.5
8.0
5.0
0.008
0.040

V max  = 元件在額定電流下能承受的最大電壓.

I max =元件在額定電壓下能承受的最大電流.

I hold = 在25℃靜止空氣環境中,產品不動作的最大電流.

I trip    = 在25℃靜止空氣環境中,最小動作.

Pd      =在25℃靜止空氣環境中,產品動作狀態下的消耗功率.

Ri min/max  =25℃溫度條件下的初始阻值(焊接前).

R1max  = 25℃溫度條件下,焊接一小時後的最大阻值.

注意 : 超出指定額定值的操作，可能會導致損傷和可能產生電弧和火焰.

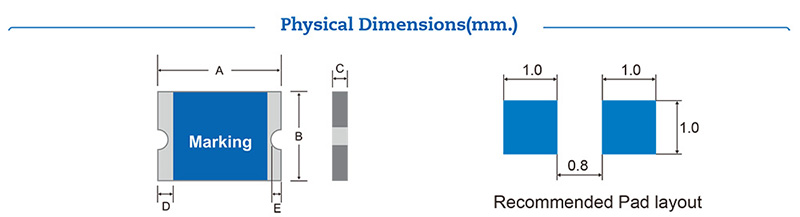

Model
A
B
C
D
E
Min.
Max.
Min.
Max.
Min.
Max.
Min.
Min.
ASMD0603SL035
1.45
1.85
0.65
1.05
0.3
0.7
0.15
0.5
ASMD603SL035-12V
1.45
1.85
0.65
1.05
0.3
0.7
0.15
0.5
ASMD0603SL050
1.45
1.85
0.65
1.05
0.3
0.7
0.15
0.5
ASMD0603SL050-12V
1.45
1.85
0.65
1.05
0.3
0.7
0.15
0.5
ASMD0603SL075
1.45
1.85
0.65
1.05
0.3
0.7
0.15
0.5
ASMD0603SL075-12V
1.45
1.85
0.65
1.05
0.3
0.7
0.15
0.5
ASMD0603SL100
1.45
1.85
0.65
1.05
0.4
1.0
0.15
0.5
ASMD0603SL100-12V
1.45
1.85
0.65
1.05
0.4
1.0
0.15
0.5
ASMD0603SL125
1.45
1.85
0.65
1.05
0.4
1.0
0.15
0.5
ASMD0603SL125-12V
1.45
1.85
0.65
1.05
0.4
1.0
0.15
0.5
ASMD0603SL150
1.45
1.85
0.65
1.05
0.5
1.2
0.15
0.5
ASMD0603SL150-12V
1.45
1.85
0.65
1.05
0.5
1.2
0.15
0.5
ASMD0603SL175
1.45
1.85
0.65
1.05
0.5
1.2
0.15
0.5
ASMD0603SL175-12V
1.45
1.85
0.65
1.05
0.5
1.2
0.15
0.5
ASMD0603SL200
1.45
1.85
0.65
1.05
0.7
1.4
0.15
0.5
ASMD0603SL200-12V
1.45
1.85
0.65
1.05
0.7
1.4
0.15
0.5
ASMD0603SL250
1.45
1.85
0.65
1.05
0.7
1.4
0.15
0.5
ASMD0603SL250-12V
1.45
1.85
0.65
1.05
0.7
1.4
0.15
0.5
ASMD0603SL260
1.45
1.85
0.65
1.05
0.7
1.4
0.15
0.5
ASMD0603SL260-12V
1.45
1.85
0.65
1.05
0.7
1.4
0.15
0.5
ASMD0603SL300
1.45
1.85
0.65
1.05
0.7
1.4
0.15
0.5
ASMD0603SL300-12V
1.45
1.85
0.65
1.05
0.7
1.4
0.15
0.5


JDTFUSEREACH報告

JDTFUSERoHS報告

JDTFUSEUL認證
