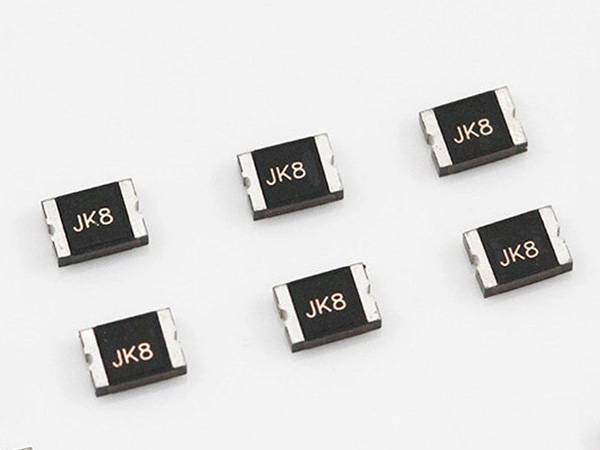

1812SL系列低內阻自恢復保險絲

ASMD1812SL系列提供微型表面貼裝過流保護，保持電流范圍為1.9-9A。保險絲內阻小是其最大的優勢， 該系列適廣泛應用于空間有限的現代電子產品中。

  • 品牌： 集電通/JTDFUSE
  • 分類： 低阻貼片自恢復保險絲
  • 最大電壓： 6/12V
  • 額定電流： 1.9A ~9A

JDTFUSEASMD1812SL規格書

JDTFUSE


電氣特性25℃

Model
Vmax
(Vdc)
Imax
(A)
Ihold
@25℃
      (A)
Itrip
@25℃
      (A)
Pd
typ.
      (W)
Maximum Time To Trip

Resistance
Current
(A)
Time  (Sec.)
Rimin
(Ω)
R1max
(Ω)
ASMD1812SL190
6
50
1.90
3.8
1.5
8.0
5.0
0.003
0.025
ASMD1812SL190-12V
12
50
1.90
3.80
1.5
8.0
5.0
0.003
0.025
ASMD1812SL260
6
50
2.60
5.2
1.5
8.0
5.0
0.003
0.024
ASMD1812SL260-12V
12
50
2.60
5.2
1.5
8.0
5.0
0.003
0.024
ASMD1812SL300
6
50
3.00
6.0
1.5
15.0
2.0
0.003
0.022
ASMD1812SL300-12V
12
50
3.00
6.0
1.5
15.0
2.0
0.003
0.022
ASMD1812SL350
6
50
3.50
7.0
1.5
17.5
2.0
0.003
0.020
ASMD1812SL350-12V
12
50
3.50
7.0
1.5
17.5
2.0
0.003
0.020
ASMD1812SL400
6
50
4.00
8.0
1.8
20.0
2.0
0.003
0.018
ASMD1812SL400-12V
12
50
4.00
8.0
1.8
20.0
2.0
0.003
0.018
ASMD1812SL450
6
50
4.50
9.0
1.8
22.5
2.0
0.003
0.016
ASMD1812SL450 -12V
12
50
4.50
9.0
1.8
22.5
2.0
0.003
0.016
ASMD1812SL500
6
50
5.00
10.0
1.8
25.0
2.0
0.003
0.014
ASMD1812SL500-12V
12
50
5.00
10.0
1.8
25.0
2.0
0.003
0.014
ASMD1812SL550
6
50
5.50
11.0
1.8
27.5
2.0
0.002
0.012
ASMD1812SL550-12V
12
50
5.50
11.0
1.8
27.5
2.0
0.002
0.012
ASMD1812SL600
6
50
6.00
12.0
1.8
30.0
2.0
0.002
0.010
ASMD1812SL600-12V
12
50
6.00
12.0
1.8
30.0
2.0
0.002
0.010
ASMD1812SL650
6
50
6.50
13.0
1.8
32.5
2.0
0.002
0.008
ASMD1812SL650-12V
12
50
6.50
13.0
1.8
32.5
2.0
0.002
0.008
ASMD1812SL700
6
50
7.00
14.0
2.0
35.0
2.0
0.001
0.007
ASMD1812SL700-12V
12
50
7.00
14.0
2.0
35.0
2.0
0.001
0.007
ASMD1812SL750
6
50
7.50
15.0
2.0
37.5
2.0
0.001
0.006
ASMD1812SL750-12V
12
50
7.50
15.0
2.0
37.5
2.0
0.001
0.006
ASMD1812SL800
6
50
8.00
16.0
2.0
40.0
2.0
0.0008
0.005
ASMD1812SL800-12V
12
50
8.00
16.0
2.0
40.0
2.0
0.0008
0.005
ASMD1812SL850
6
50
8.50
17.0
2.2
42.5
2.0
0.0008
0.004
ASMD1812SL850-12V
12
50
8.50
17.0
2.2
42.5
2.0
0.0008
0.004
ASMD1812SL900
6
50
9.00
18.0
2.2
45.0
2.0
0.0005
0.003
ASMD1812SL900-12V
12
50
9.00
18.0
2.2
45.0
2.0
0.0005
0.003

V max  = 元件在額定電流下能承受的最大電壓.

I max =元件在額定電壓下能承受的最大電流.

I hold = 在25℃靜止空氣環境中,產品不動作的最大電流.

I trip    = 在25℃靜止空氣環境中,最小動作電流.

Pd      =在25℃靜止空氣環境中,產品動作狀態下的消耗功率.

Ri min/max  =25℃溫度條件下的初始阻值(焊接前).

R1max  = 25℃溫度條件下,焊接一小時後的最大阻值.

注意 : 超出指定額定值的操作，可能會導致損傷和可能產生電弧和火焰.

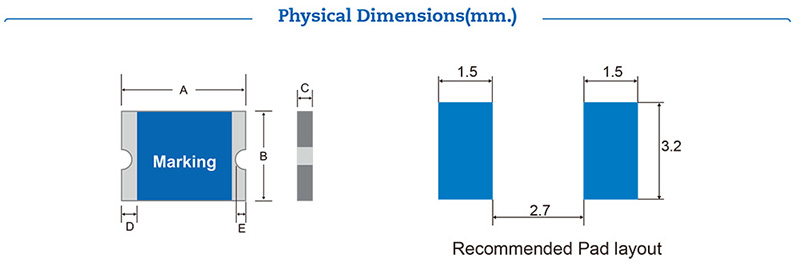

Model
A
B
C
D
E
Min.
Max.
Min.
Max.
Min.
Max.
Min.
Max.
Min.
ASMD1812SL190
4.37
4.73
3.07
3.41
0.3
0.7
0.30
1.20
0.15
ASMD1812SL190-12V
4.37
4.73
3.07
3.41
0.3
0.7
0.30
1.20
0.15
ASMD1812SL260
4.37
4.73
3.07
3.41
0.4
1.0
0.30
1.20
0.15
ASMD1812SL260-12V
4.37
4.73
3.07
3.41
0.4
1.0
0.30
1.20
0.15
ASMD1812SL300
4.37
4.73
3.07
3.41
0.4
1.0
0.30
1.20
0.15
ASMD1812SL300-12V
4.37
4.73
3.07
3.41
0.4
1.0
0.30
1.20
0.15
ASMD1812SL350
4.37
4.73
3.07
3.41
0.4
1.2
0.30
1.20
0.15
ASMD1812SL350-12V
4.37
4.73
3.07
3.41
0.4
1.2
0.30
1.20
0.15
ASMD1812SL400
4.37
4.73
3.07
3.41
0.4
1.2
0.30
1.20
0.15
ASMD1812SL400-12V
4.37
4.73
3.07
3.41
0.4
1.2
0.30
1.20
0.15
ASMD1812SL450
4.37
4.73
3.07
3.41
0.4
1.4
0.30
1.20
0.15
ASMD1812SL450-12V
4.37
4.73
3.07
3.41
0.4
1.4
0.30
1.20
0.15
ASMD1812SL500
4.37
4.73
3.07
3.41
0.4
1.4
0.30
1.20
0.15
ASMD1812SL500-12V
4.37
4.73
3.07
3.41
0.4
1.4
0.30
1.20
0.15
ASMD1812SL550
4.37
4.73
3.07
3.41
0.4
1.4
0.30
1.20
0.15
ASMD1812SL550-12V
4.37
4.73
3.07
3.41
0.4
1.4
0.30
1.20
0.15
ASMD1812SL600
4.37
4.73
3.07
3.41
0.6
1.6
0.30
1.20
0.15
ASMD1812SL600-12V
4.37
4.73
3.07
3.41
0.6
1.6
0.30
1.20
0.15
ASMD1812SL650
4.37
4.73
3.07
3.41
0.6
1.6
0.30
1.20
0.15
ASMD1812SL650-12V
4.37
4.73
3.07
3.41
0.6
1.6
0.30
1.20
0.15
ASMD1812SL700
4.37
4.73
3.07
3.41
0.6
1.6
0.30
1.20
0.15
ASMD1812SL700-12V
4.37
4.73
3.07
3.41
0.6
1.6
0.30
1.20
0.15
ASMD1812SL750
4.37
4.73
3.07
3.41
0.6
1.6
0.30
1.20
0.15
ASMD1812SL750-12V
4.37
4.73
3.07
3.41
0.6
1.6
0.30
1.20
0.15


JDTFUSEREACH報告

JDTFUSERoHS報告

JDTFUSEUL認證
